Основная Информация.
Модель №.
ACV-0050-1000
Температура
Низкая температура
подключение
Фланец
седла клапана
Одномандатным
Состав
сильфон
материал
Чугун
номер модели
F8030
тип
самоуправляющийся
покрытие
эпоксидная смола, покрытая до 300 микрон
пружина
sus304
диафрагма
нейлон+epdm/витон
диск
ss304/латунь/бронза
стебель
ss/бронза
трубы
медь/ss304
органа
ковкий чугун
Транспортная Упаковка
деревянный ящик
Характеристики
dn50-300
Торговая Марка
вальтер
Происхождение
Suzhou, Jiangsu, China
Код ТН ВЭД
8481801090
Производственная Мощность
500 комплектов в месяц
Описание Товара
Обратный клапан медленного закрытия 300X состоит из главного клапана, одноходового клапана, игольчатого клапана, шарового клапана, микрофильтра и манометра. При использовании автоматического гидравлического управления главный клапан может достичь оптимальной скорости открытия или закрытия. Чтобы предотвратить удар гидромолота, мы можем добиться эффекта медленного закрытия, а продукт Silenciis использует гидравлическое самоуправление, не нуждается в других устройствах и энергии, простое обслуживание, плавное открытие и медленное выключение.
Эта серия клапанных изделий широко используется в высотных зданиях, жилых помещениях и других w
Принцип работы
Когда клапан подает воду из впускного отверстия, вода поступает в главный клапан управления через микрофильтр, игольчатый клапан и односторонний клапан, а затем стекает вниз по потоку через шаровой клапан. Поскольку отверстие игольчатого клапана меньше, чем отверстие шарового клапана, То есть скорость слива в помещении управления главного клапана выше скорости всасывания воды, поэтому давление в помещении управления снижается, действуя на нижний конец давления на входе диска главного клапана, открывает подачу воды на выходе главного клапана.
Материалы:
Техническое описание:
Suzhou Walter Flow Control Equipment Co., Ltd. Является золотым производителем низкотемпературных водяных клапанов и пожарных клапанов в Китае.
Мы можем поставлять BS DIN Стандартный шлюзовой клапан, запорный клапан, шаровой клапан, фланцевый Butterfly клапан, обратный клапан (обратный клапан сопла), Y-сетчатый фильтр, редукционный клапан давления, предохранительный клапан, электромагнитные клапаны, пожарные пожарные гидранты и т.д.
БОЛЬШЕ ДОВЕРИЯ, БОЛЬШЕ КООВАРАЦИИ.
МЫ ВСЕГДА РАДЫ ВАШЕМУ ЗАПРОСУ И ПОСЕЩЕНИЮ!
Принцип работы
Когда клапан подает воду из впускного отверстия, вода поступает в главный клапан управления через микрофильтр, игольчатый клапан и односторонний клапан, а затем стекает вниз по потоку через шаровой клапан. Поскольку отверстие игольчатого клапана меньше, чем отверстие шарового клапана, То есть скорость слива в помещении управления главного клапана выше скорости всасывания воды, поэтому давление в помещении управления снижается, действуя на нижний конец давления на входе диска главного клапана, открывает подачу воды на выходе главного клапана.
Материалы:
| Пункт | Часть | Материалов |
| 1 | Кузов/капот | Пластичный IronEN GJS-500-7 |
| 2 | Крышка | Пластичный IronEN GJS-500-7 |
| 3 | Стебель | AISI 304 |
| 4 | Диаграмма | Нейлон+EPDM |
| 5 | Опорное кольцо | Пластичный IronEN GJS-500-7 |
| 6 | Обтуратор | Пластичный IronEN GJS-500-7 |
| 7 | Пружина | AISI 304 |
| 8 | Уплотнительное кольцо | NBR |
| 9 | Сиденье | AISI 304 |
| 10 | V-Port (Порт V) | AISI 304 |
| 11 | Гайка | AISI 304 |
| 12 | Уплотнительные кольца | NBR/EPDM |

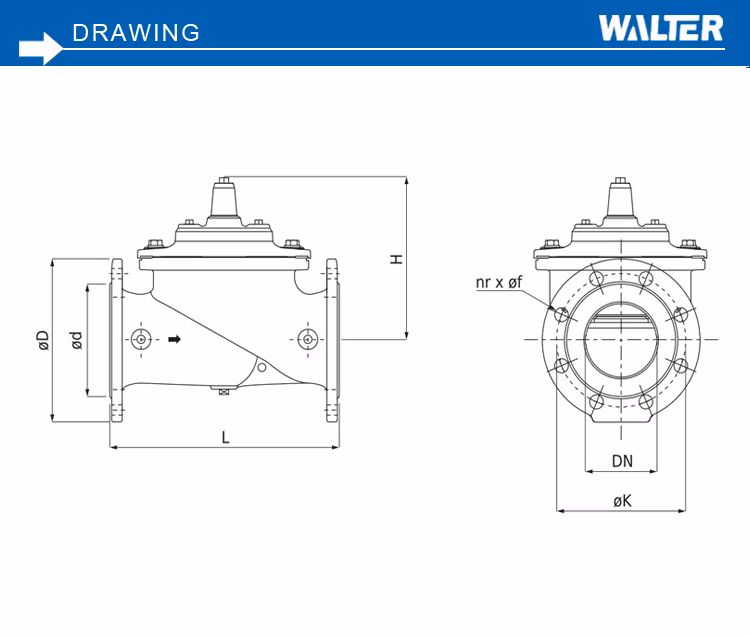

Техническое описание:
| EN 588 | EN 1092 PN10 | EN 1092 PN 16 | EN 1092 PN 25 Влажная | |||||||||||||||
| DN | L | H | Г | K | f | n | г | Г | K | f | n | г | Г | K | f | n | г | кг |
| 50 | 230 | 139 | 165 | 125 | 19 | 4 | 99 | 165 | 125 | 19 | 4 | 99 | 165 | 125 | 19 | 4 | 99 | 14 |
| 65 | 290 | 159 | 185 | 145 | 19 | 4 | 118 | 185 | 145 | 19 | 4 | 118 | 185 | 145 | 19 | 4 | 118 | 19 |
| 80 | 310 | 179 | 200 | 60 | 19 | 8 | 132 | 200 | 160 | 19 | 8 | 132 | 200 | 160 | 19 | 8 | 132 | 23 |
| 100 | 350 | 214 | 220 | 180 | 19 | 8 | 156 | 220 | 180 | 19 | 8 | 156 | 235 | 190 | 23 | 8 | 156 | 33 |
| 150 | 480 | 333 | 285 | 240 | 23 | 8 | 211 | 285 | 240 | 23 | 8 | 211 | 300 | 250 | 28 | 8 | 211 | 70 |
| 200 | 600 | 407 | 340 | 295 | 23 | 8 | 266 | 340 | 295 | 23 | 12 | 266 | 360 | 310 | 28 | 8 | 274 | 128 |
| 250 | 730 | 476 | 395 | 350 | 23 | 12 | 319 | 405 | 355 | 28 | 12 | 319 | 425 | 370 | 31 | 12 | 330 | 210 |
| 300 | 850 | 526 | 445 | 400 | 23 | 12 | 370 | 460 | 410 | 28 | 12 | 370 | 485 | 430 | 31 | 12 | 389 | 280 |
| 400 | 1100 | 624 | 565 | 515 | 28 | 16 | 480 | 580 | 525 | 31 | 16 | 480 | 620 | 550 | 37 | 16 | 503 | 580 |
| 500 | 1250 | 720 | 670 | 620 | 28 | 20 | 582 | 715 | 650 | 34 | 20 | 609 | 730 | 660 | 37 | 20 | 609 | 900 |
| 600 | 1450 | 835 | 780 | 725 | 31 | 20 | 682 | 840 | 770 | 37 | 20 | 720 | 845 | 770 | 41 | 20 | 720 | 1250 |
| 800 | 1850 | 1110 | 1015 | 950 | 34 | 24 | 901 | 1025 | 950 | 41 | 24 | 901 | 1085 | 990 | 50 | 24 | 928 | 1560 |
| 1000 | 2250 | 1350 | 1230 | 1160 | 37 | 28 | 1112 | 1255 | 1170 | 44 | 28 | 1112 | 1320 | 1210 | 57 | 28 | 1140 | 2300 |
